열동 과전류 계전기과 EOCR

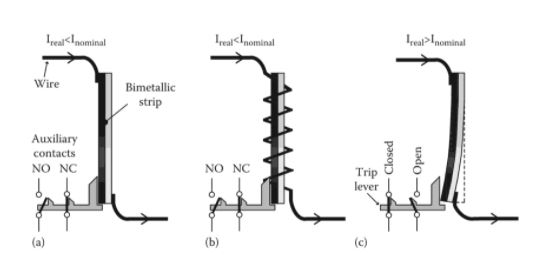

열동 과전류 계전기(thermal relay)는 일반적으로 서멀 릴레이라고도 하며, 직사각형 히터(가열 코일)와 바이메탈을 조합을 열동소자와 조작회로로 되어 있으며, 설정치 이상의 과전류가 흐르면 접점의 개폐를 행한다. 전동기가 정상 운전 중일 때 바이메탈 스트립은 평평하게 유지되다가, CT에서 전류가 커지면 바이메탈이 가열코일에 의해 가열되어 구부려지게 되며 이때 스프링이 누르던 힘이 없어지면서 차단기 트립코일에 전원을 공급하게 됩니다. 또 다른 바이메탈 동작방식은 두개의 금속의 열 팽창계수가 다른 정도를 이용하여, 열팽창계수가 다른 경우 가열코일에 가열될 때 아래 그림처럼 한쪽으로만 구부려지게 해서 접접이 동작하도록 하는 방식도 있다.

EOCR은(Electronic Over Current Relay)는 부하에 과전류가 흐르면 전자회로에 의해 계전기를 동작시키는 것으로 냉장고, 에어컨 등 주로 작은 모터 보호에 사용합니다.
