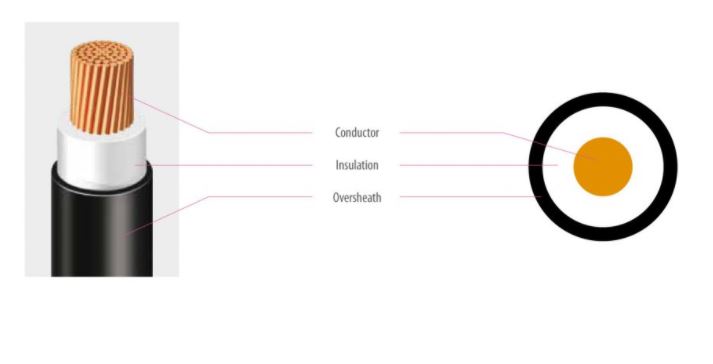

전선의 굵기 선정

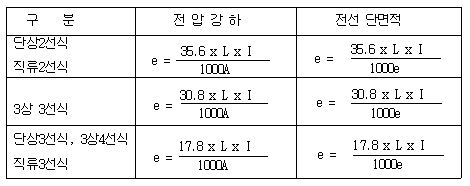

전선의 굵기를 선정하는 방법 중에 배전선로의 전선굵기를 선정하는데 있어, 아래와 같은 공식에 의한 예제를 하나 올립니다. 참고로 제가 만든 자료는 아니고 인터넷에 있는 자료입니다.

예제) 분전반에서 20m 떨어진 곳에 3kW의 단상전류 100V 전열기의 전압강하를 2% 이하가 되도록 선정하시오?

해설 I=3000/100=30A

e=100*0.02=2V

단면적 A=35.6LI/1000e = 35.6*20*30/(1000*2) = 10.68㎟

따라서 14㎟ 전선을 사용하면 된다.
