전자접촉기 선택

전자접촉기(Magnetic Contactor)는 ON/OFF에 의해 모터 등의 부하를 운전/정지시킴으로써 부하를 보호, 제어하는 목적으로 사용됩니다. 과부하 계전기에(Thermal Relay) 의해 부하에 일정 이상의 과전류가 흐르게 되면 이를 감지 하여 전자접촉기의 조작전원을 OFF시켜 부하를 정지시킵니다. 전자접촉기와 과부하계전기가 조합되어 사용되며 이를 전자개폐기(MS : Magnetic Switch)라고 합니다. 주로 Motor Control Center등에서 많이 채용하는 방식입니다. 도면이 없군요.

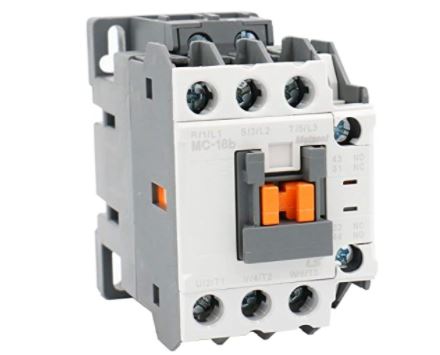

magnetic contactor

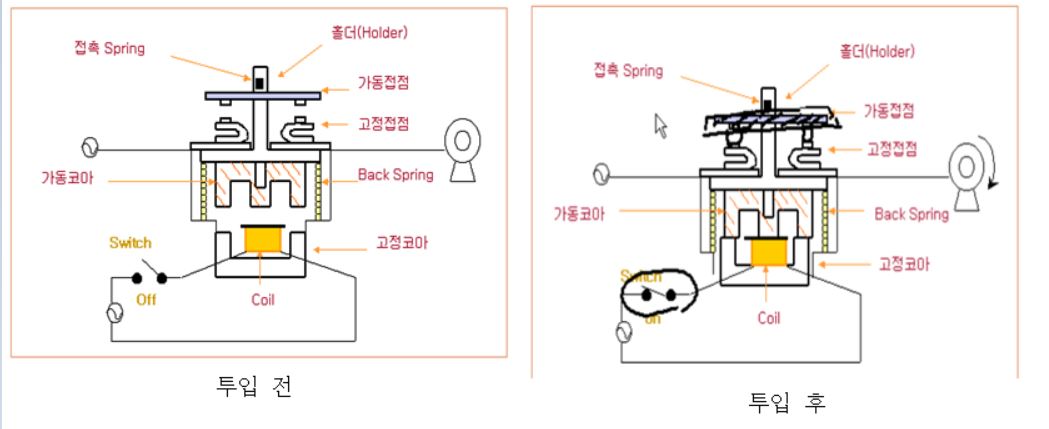

아래 그림은 Magnetic Contactor을 모형화한 것으로, 코일에 전원이 투입되면서 가동접점과 고정접점이 분리되어 있다가, 투입후에 두 접점이 붙어 있는 것을 알수 있는데, 왼쪽처럼 떨어져 있는 접점을 "a"접점이라 하고, 이 정보를 이용하여 전동기등의 상태를 램프로 표시한다든지 등을 할 수 있다. coil에 전기가 흐르면 가동코아가 고정코아에 흡인됨과 동시에 접점을 변화 시킵니다. shading coil이 교류 조작용 전자석의 chattering 방지를 하며, 코일부분에 이 물질이 있는 경우 완전한 자계 형성이 안되어 코일에서 윙하는 소리와 열이 발생한다.

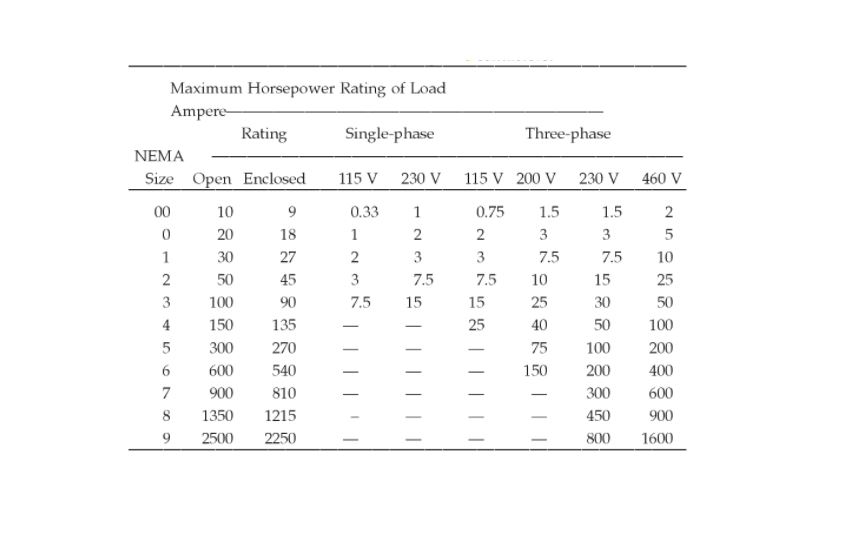

또한 전자접촉기 전압이 강하되는 경우에도 NEMA ICS 2 규격에는 DC Coil 80%, AC Coil 85% 전압까지 내려가도 반드시 동작되어야한다 규정하고 있다. 아래 사진은 NEMA 규격집에서 전류별 전자접촉기를 선택할 때 사용할 수 있는 표이다.
