직류와 교류 절연내력 시험, 절연특성시험과 절연내력시험

■ 절연시험 종류 및 목적에 대해서 알아보겠습니다.

 가. 절연특성시험 : 절연물 상태의 양호 정도를 파악하기 위한 시험

   - Meggering, P.I. (Polarization Index) ,  Tan δ,  AC current,  PD test (Partial Discharge Test)

 나. 절연내력시험 : 기기가 요구되는 절연내력전압을 파악하기 위한 시험

   - 교류 절연내력시험,  직류 절연내력시험,  뇌임펄스 절연내력시험,  개폐임펄스 절연내력시험

 다. 절연파괴시험 : 절연물의 최대 절연내력을 파악하기 위한 시험

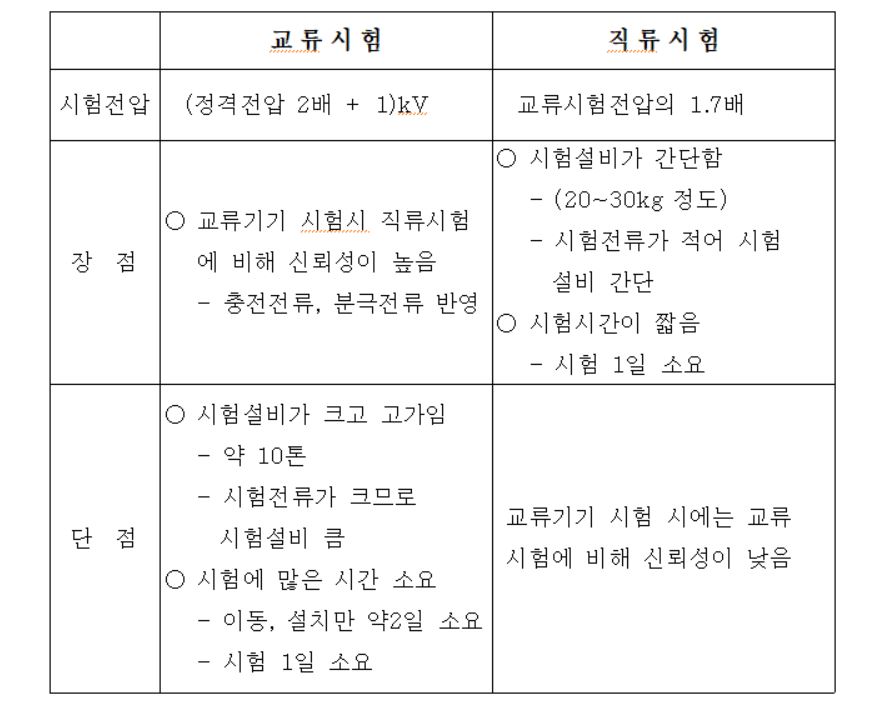

■ 교류 및 직류 절연내력시험의 장단점

일반적으로 교류용 전기기기는 교류 내전압시험을 수행함이 원칙이고, 직류 절연내력시험은 교류 절연내력시험의 수행 여건이 되지 않을 때 대용으로 사용 (NEMA MG1 Section 1-Part 3 P1, IEEE std 115-1995. P6) 하거나 직류용 전기기기에 대해 사용한다. 교류용 전기기기에 대해 교류내전압시험 대용으로 직류내전압시험을 수행하였을 경우의 장단점을 보면 다음과 같다. 교류 절연내력시험을 직류 절연내력시험으로 대체하는 경우는 대부분 시험장비의 준비 및 여건 때문이다. 교류절연내력시험 장비는 대용량으로 시험기가 크고 高價로 보유 대수가 적기 때문에 시험 현장 접근이 어렵거나 시험기의 확보가 어려운 경우에는 시험장비가 적고 간편한 직류 절연내력시험으로 대용하는 경우도 있다. 이럴 경우 시험의 효과는 시험 전압의 크기에 있어서는 동일하지만 교류절연내력시험에 비해 직류 절연내력시험은 교번 전계에 의한 절연물 유전체에 전기적인 Stress를 적게 받기 때문에 시험의 신뢰성이 떨어지는 문제점이 있다.
