몰드변압기(mode tranformer) 관리 및 고장 사례

몰드변압기(Mold Transformer)는 철심과 권선이 절연유 중에 잠겨있지 않고  권선을 감은다음  형틀에 넣고  EPOXY 등의  수지를 이용하여 고체절연화 시켜 철심과 함께 조립한 변압기를 말하는데, 일종의 Dry Type Transformer( 건식변압기)에 포함되며, 주로 화재예방을 위해 실내용으로 사용됩니다. 주 절연재는 Nomex절연지는 220℃까지 견딜 수 있어 주로 건식변압기에 많이 사용되는 절연재입니다. 몰드변압기는 오일 냉각방식 변압기보다 60%이상 더 비싸지만 유지비용이 적어 선호도가 높습니다. 몰드 변압기는 금형을 사용하여 에폭시 수지를 주입시키는 주형 몰드(Cast Resin Dry Type)와 금형을 사용하지 않고 도체에 수지를 함침시키면서 제작하는 함침형 몰드(Impregnate Dry Type) 등이 있다.

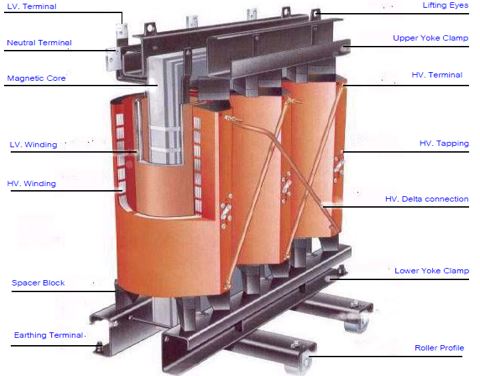

몰드변압기 구조



■ 몰드 변압기 관리시 주의 사항
   - 몰딩된 도체와 절연재가 열팽창계수가 달라 온도변화에 따른 열수축 팽창차가 생길 경우 크랙이 발생할 수 있다.

  - 몰드변압기는 운전중 공기순환 등의 영향으로 상부측 권선이 하부 보다 높음(권선길이 900㎜일 경우 약 20℃ 상승)

  - 변압기 열화가 진행될 수 록 변압기 이음 및 진동증가

  - 권선 주형은 진공상태로 하여 전기적으로 부분방전이 없고 기계적으로 견고한 구조이여야 하나, 제작상의 결함(미세균열 및 Void 생성, 턴간 절연내력 저하)들이 초기에는 나타나지 않고 있다가 장기 사용에 따른 열적변화로 절연저하 발생가능성도 있음

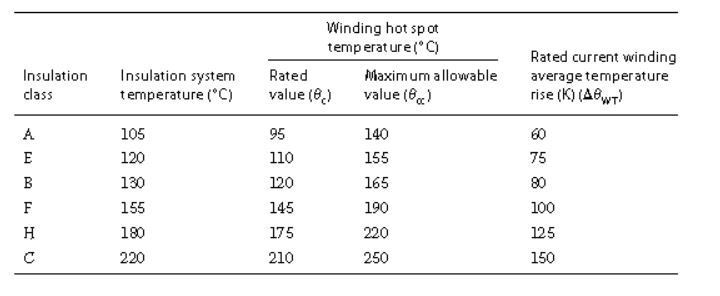

■ 몰드 변압기 절연레벨별 관리온도(Limit)



■ 몰드 변압기 고장 사례

   - 고압측 상결선 리드선 접속부 접촉불량에 의한 접촉증가로 과열되어 용융됨

■ 몰드 변압기 예방 점검

  - 권선 표면 먼지, 오물 청소

  - 주기적으로 변압기 Clamping 볼트 조임 확인

  - 변압기 온도관리 강화 위해 Thermo label 부착
