전봇대 구조, 전주 구조, 배전선로

도심시에서는 점차 사라지고 있는 전봇대, 대부분 지하로 전봇대 대신에 지중선로가 그 역할을 대신 하면서, 그 비용도 훨씬 증가하고 있는 추세입니다. 전봇대(Utility Pole)의 역할은 전기만 공급하는 것이 아니라, 통신선, 지역 케이블 TV등 수많은 선로들이 전봇대에 기생하면서 어마어마하게 거미줄처럼 붙어 있는 경우도 많았습니다. 아직도 많이 보이고 있는 전주, 전봇대에 대해서 알아보겠습니다.

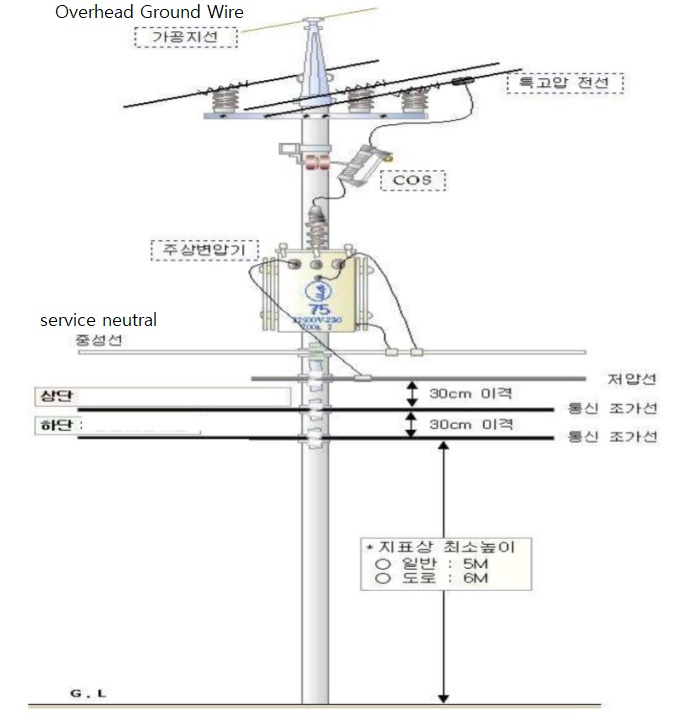

먼저 아래 그림에서 제일 상부에 위치한 가공지선(Overhead Ground wire)는 일반적으로 낙뇌직격시의 사고방지, 유도뇌 및 근접 낙뢰시에 선로 전체, 지지물등에 의하여 발생하는 코로나 억제의 능력이 있는 배전선의 효과적인 내뢰시설입니다. 이 가공지선과 중성선은 같이 연결되지 않아, 낙뢰시에 중성선의 전위가 상승하는 것을 방지합니다.

■ 특고압전선은 우리나라의 배전선로의 경우 22.9kV 전압을 공급하며, 3가닥이 나란히 가시는 것을 볼 수 있점차 사라지고 있는 전봇대, 대부분 지하로 전봇대 대신에 지중선로가 그 역할을 대신 하면서, 그 비용도 훨씬 증가하고 있는 추세입니다. 전봇대(Utility Pole)의 역할은 전기만 공급하는 것이 아니라, 통신선, 지역 케이블 TV등 수많은 선로들이 전봇대에 기생하면서 어마어마하게 거미줄처럼 붙어 있는 경우도 많았습니다. 아직도 많이 보이고 있는 전주, 전봇대에 대해서 알아보겠습니다.







먼저 아래 그림에서 제일 상부에 위치한 가공지선(Overhead Ground wire)는 일반적으로 낙뇌직격시의 사고방지, 유도뇌 및 근접 낙뢰시에 선로 전체, 지지물등에 의하여 발생하는 코로나 억제의 능력이 있는 배전선의 효과적인 내뢰시설입니다. 이 가공지선과 중성선은 같이 연결되지 않아, 낙뢰시에 중성선의 전위가 상승하는 것을 방지합니다.



■ 특고압전선은 우리나라의 배전선로의 경우 22.9kV 전압을 공급하며, 3가닥이 나란히 가시는 것을 볼 수 있습니다. 이중 한가닥에서 주상변압기로 COS를 거쳐 연결합니다.

■ 선로용 퓨즈(Line Fuse) 흔히 선로용 COS(cut out switch)라고도 하며, 변압기 1차측에 설치되어,  단상분기를 보호하는 목적을 가지고 있습니다. COS는 한번 동작하면 퓨즈링크를 새것으로 교체해 주어야 한다는 불편함이 있으나 가격이 매우 저렴하다는 장점이 있습니다.

■ 주상변압기(Transformer)는 고전압인 22.9kV를 가정용 230V와 동력용 380V를 공급하며, 결선방식에 따라 230/ 380V 전압을 인출할 수 있습니다. 전주 주변에 많은 전력을 사용하는 경우 주상변압기 2-3대 설치되는 경우도 있습니다.

■ 저압선은 일반 수용가로 전기를 공급해주는 선이며, 22.9kV에서 주상변압기를 거쳐 내려온 전선과 중성선에서 내려온 한가닥이 합쳐져  수용가에 가게 되며, 두 선을 합쳐서 Hook Meter로 측정하면 전류는 "0"이 된다.

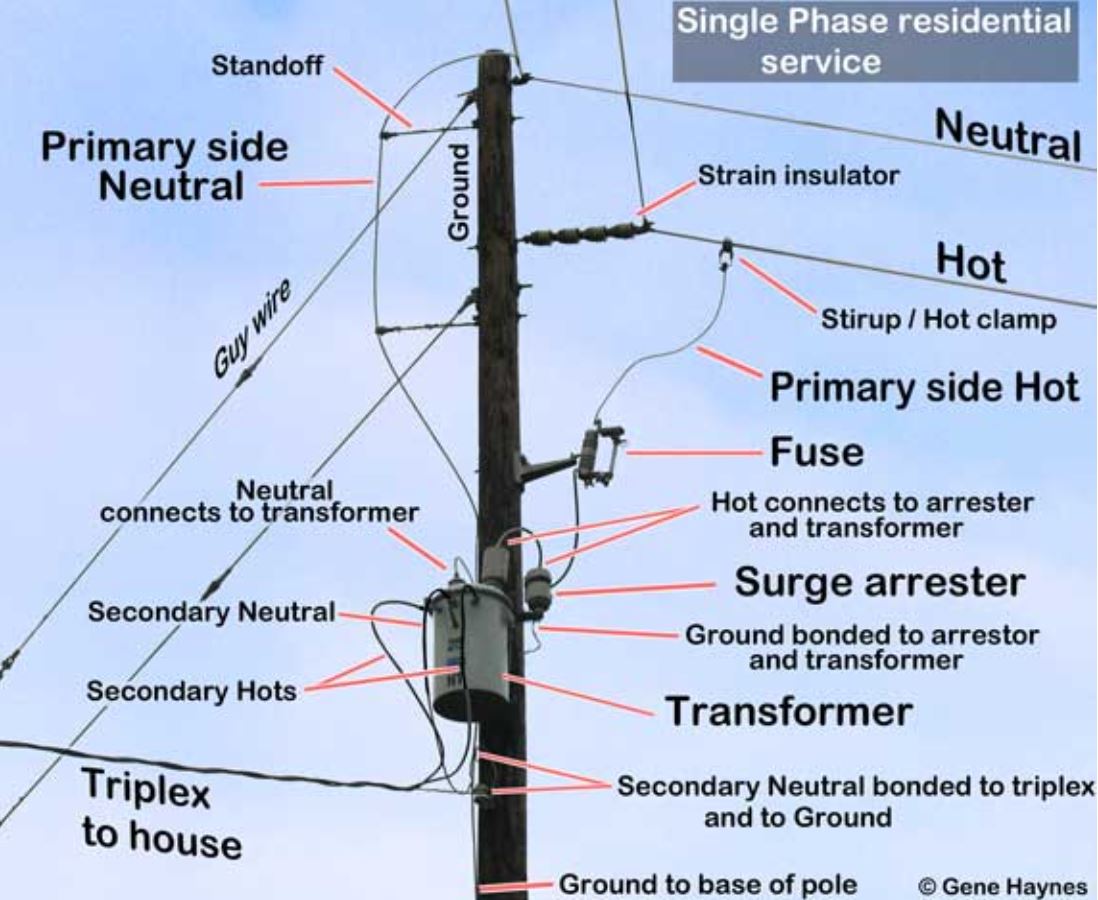

아래는 영어로 표시한 외국의 전봇대입니다.

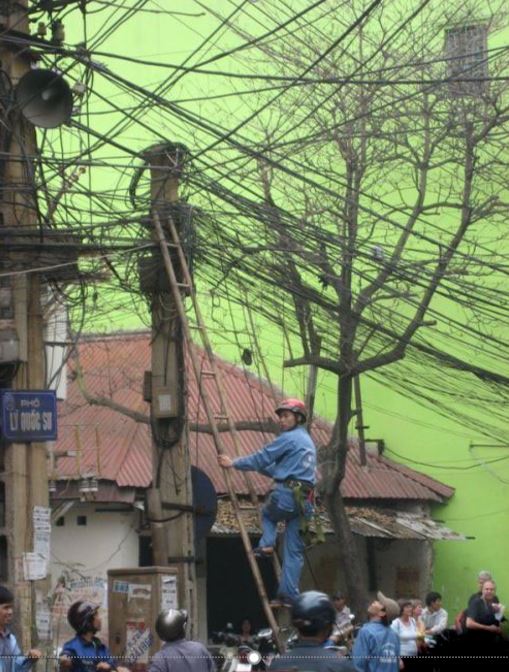

아래 사진은 중국의 전봇대에 붙어 있는 어지러운 각종 통신선 및 전선들입니다. 그리고 전봇대 위에 혹시 까치집을 발견하시면 한전(123)으로 전화주셔서 정전이 되지 않았으면 합니다.

중국의 전봇대
