퓨즈(fuse)는 일반 가정집을 포함해서 수많은 곳에 사용을 합니다. 그러나 의외로 퓨즈에 대한 정확한 정보를 접하기는 어려운 것 같습니다. 오늘은 간단하게 퓨즈에 대한 기본적인 자료만을 포스팅합니다.
■ 퓨즈(fuse) 용어

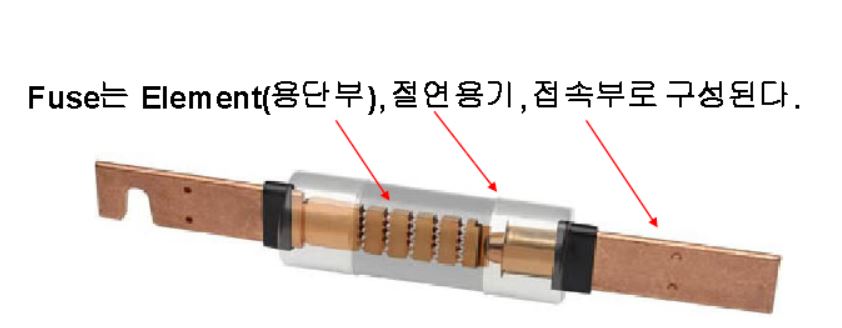

- 퓨즈 링크(Fuse Link) : 퓨즈가 동작했을 때 교체해주어야 하는 부분
- 정격전압(Rated Voltage) : Fuse에 표시된 정격전압 내에서 용단되는 순간 발생되는 Arc Energy로부터 Fuse가 폭발 하지 않고 안전하게 회로를 보호할 수 있다는 의미이다. 그래서 고전압 퓨즈를 선택할 때 IEC Code에 따르면 정격전 압은 운전전압보다 10%가량 높은 전압을 선택하도록 되어 있다.
- 정격전류(rated Current) : 퓨즈가 온도상승 한도를 넘지 않고 연속으로 흘러 보낼 수 있는 전류값이며 실효전류값(A)로 표시되는데, 보통 국가 규격등에 규정된 시험조건에 따라 전류용량이 결정됨
- 정격차단용량(breaking capacity) : 퓨즈가 차단할 수 있는 단락전류 최대값의 전류값[A]으로 표시
■ 퓨즈의 분류 ( 영국 Standard와 IEC Code에 따른 분류)
- 소형퓨즈(miniature fuses) : 전자제품, 전자장비, 부품등을 보호하기 위한 퓨즈
- 저압퓨즈(Low Voltage Fuses) : 단락차단 용량 6kA이상의 휴즈로서 AC 1,000V이하 또는 DC 1,500V이하의 전력회로 보호용 퓨즈를 말합니다.
- 고압퓨즈(High Voltage Fuses) : 1,000V 이상의 AC 계통에 적용됩니다.
■ 퓨즈의 선정 예(PT 보호용 퓨즈 선정)
※ PT 정격 2,000VA, PT 1차전압 24kV(선간전압)
- PT 정격전류 Ifl = 3 × 2,000VA / (√3 × 24,000V) = 0.14A
- 돌입전류 = 12.5 × 0.14A = 1.80A(변압기 최대 자화돌입전류 (정격전류의 12.5배))
- PT 용량 = 0.144A × 3 = 0.432A (PT Fuse 용량은 PT 연속정격전류의 300%로 선정), 그러므로 퓨즈 선정은 0.5A를 선정하는 것이 타당함
